无人机全天候EL检测

产品简介
产品介绍势创智能光伏⽆⼈机EL检测仪 SC-WX-210 应⽤与光伏电站的⽅阵组件EL内部缺陷质量检测，此系统可快速⾼效的完成光伏电站质量检测，并可切换拍照模

Name: 无人机全天候EL检测系统
Brand: 势创智能
Availability: InStock

产品型号：

产品咨询 15950489233 资料下载

产品

product

新闻中心

media

EL检测设备赋能钙钛矿产业化，精准破局光伏质检痛点

光伏组件隐性缺陷的“透视眼”，筑牢光伏质量防线

钙钛矿叠层电池技术最新进展：效率突破与产业化加速双轮驱动

南京势创智能科技有限公司是一家什么样的公司？

钙钛矿太阳能电池 PL/EL 检测技术前沿与产业应用

详细介绍在线留言

产品介绍

势创智能光伏⽆⼈机EL检测仪 SC-WX-210 应⽤与光伏电站的⽅阵组件EL内部缺陷质量检测，此系统可快速⾼效的完成光伏电站质量检测，并可切换拍照模式与视频模式进⾏第三⽅运维质检，搭配全⾃动对焦可切换多种模式检测功能，为电站检测与运维检测优选设备。

SC-WX-210采⽤⼤疆（M300 RTK）⽆⼈机，单次续航长达55分钟，为第三⽅⾏业⽆⼈机应⽤提供了稳定可靠的⾼性能飞⾏平台。⾼达3⼩时MW级光伏电站EL隐裂巡检，让⼯作⼈员告别繁琐与重复性的低价值劳动，极⼤提升⼯作效率，借助⽆⼈机技术可实现电⼒⼯作⾃动化流程，有效降低运维成本，同时可代理⼈员进⾏⾼空，⾼危环境作业，使EL检测更安全。

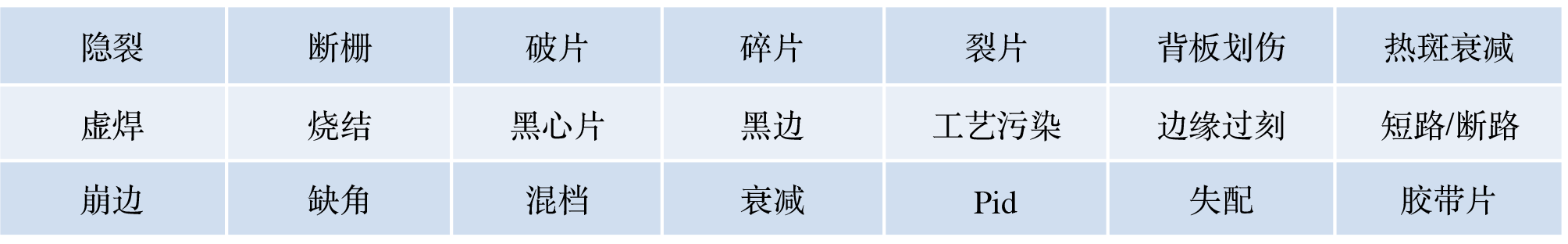

检测缺陷类型

势创智能

产品介绍

SC-WX-210光伏⽆⼈机检测设备性能

⽆⼈机

M300 RTK

EL云台相机

WX101

记录仪

基于IOS系统，运⾏EL相机，并存储相应的数据

带屏遥控器

遥控飞机、云台、红外相机和可见光相机，可调节相机相关配置参数，显⽰屏查看实时检测图像，可控制切换拍照与视频功能，

⽆⼈机定位

GPS；GLONASS；BeiDou；Galileo

⽆⼈机电池

WB37

飞⾏时间

55分钟

M300 ⼤疆⽆⼈机
外形尺⼨	430mm429mm430mm（螺旋桨、机臂折叠、带起落架）；
重量	10kg（含6块TB48S电池）
推荐最⼤起飞重量	6.3kg
⼯作频率	2.4GHz ；5.8GHz
RTK位置精度	1cm+1ppm（⽔平） 1.5cm+1ppm（垂直）
悬停精度	垂直：±0.1m ⽔平：±0.1m 俯仰轴：300°/s 航向轴：100°/s
最⼤俯仰⾓度	30°
最⼤上升速度	6m/s
最⼤下降速度	5m/s
最⼤可承受风速	15m/s （7级风）
最⼤⽔平飞⾏速度	65km/h（⽆风环境）
最⼤飞⾏⾼度	7000m
最⼤飞⾏海拔⾼度	5000m
悬停时间	⽆负载:55min 负载：45min
最远续航⾥程	15km（⽆风环境）
IP防护等级	IP45
视觉避障物感知范围	前后左右：0.7～40m上下：0.6～30m
红外避障感知范围	0.1～8m
上下补光灯	5m
FPV摄像头	960P
⼯作环境温度	-20°C⾄50°C

云台参数
⽆线接口	2.4GHz
⼯作电流	静态 300mA（16V）；动态 600mA（16V）
⼯作温度	-20～50℃
重量	900kg （280W370D340H）
⾓度抖动量	±0.02
最⼤可控转速	旋转⾓度 200°/s ；俯仰⽅向 100°/s ；横转⽅向 30°/s
可控转动范围	旋转⾓度 360° ；俯仰⽅向 ±450°；横转⽅向 30°/s

EL相机
最⼤检测范围	单组件扫描/12组件成像
视场⾓	45°× 45°
⽆线模块	1mm
上电⽅式	长频5G⽆线模块
电源搭载	多组件供电/组串供电/汇流箱供电
红外测控技术	1）组串式 10kw 程控电源 2）电压 0～1000v ；精度 ±0.1% 3）电流 0～10A ；精度 ±1% 4）电流电压⾯板按键设定 5）电流电压恒定设置，⼀键上电，⽆需调节 6）程控恒温 7）重量＜20kg 具备程控，恒流，分压，缓冲，抗逆电流，防静电，防短路，防过载，防漏电
红外测控技术	⽤户可直接通过实时画⾯，扫描组件整体或局部内部缺陷
流视频输出	USB⾄PC，HDMI⾄兼容HDMI显⽰器，6000分辨率
视频格式输出	MOV
图⽚格式输出	JPEG
EL图⽚处理软件	图⽚增益，缺陷标记
EL视频处理软件	视频编辑，抽帧，增益
操作界⾯	中⽂/（可选英⽂）
夜视仪功能	有
搭载设备	⼿机/平板/电脑
WIFI连接	可实现⼿机/平板⽆线APP操作
数据线连接	可实现PC操作拓展更多功能
使⽤环境	夜晚
尺⼨重量	131511（cm）； 500g

飞控系统
底图建模	可设置电站地图进⾏地图建模
航航点飞⾏	根据规划轨迹⾃动飞⾏，并可在每个航点⾃动拍照检测
GPS⾃动巡检	可根据地图建模进⾏GPS⾃动飞⾏巡检内部缺陷
打点定位	可将缺陷组件位置共享⾄其他在线平台
双控切换	可快速切换两台遥控器的控制权限
热靴功能	电池⾃动加热；飞机电池切换⽆需关机
断点续航	⽆⼈机返航更换电池后可回断航处继续执⾏巡检任务

图像处理软件
视频处理功能	剪辑，抽帧，⽔印，视频合成
图⽚处理功能	剪辑，⽔印，图像合成
卫星定位功能	可提取每张EL图⽚的GPS定位，并⽣成列表，便于导航⾄缺陷组件位置

可选配置
云处理识别平台	EL⾃动巡航检测
	EL图像⾃动识别缺陷并⾃动⽣成检测报告
	批量分析EL图像并识别处理
	⾃动⽣成具有内部缺陷的组件GPS定位列表，通过⼿机软件进⾏导航
热成像	H20T
