便携式IV检测设备

产品简介

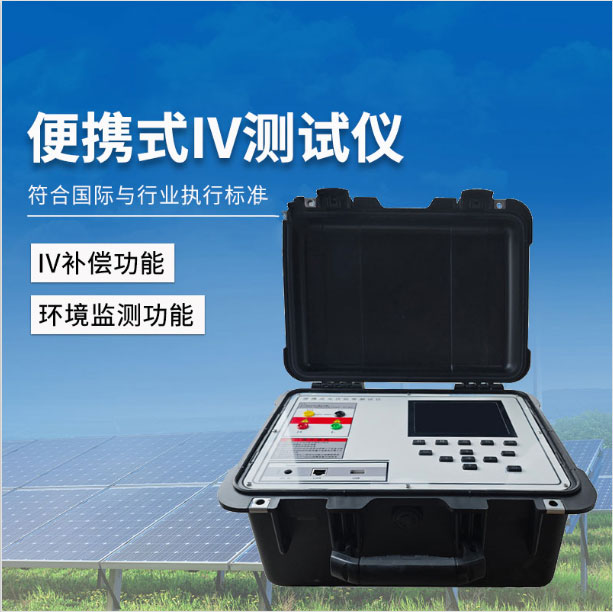

势创智能便携式iv测试仪，电压测试可达到1500V，电流测试可达20A，能够测试30kW的光伏组件。可以测试太阳能电池组件/方阵的开路电压、短路电流、最大功率等参数，为用户提供精准、高效的伏安特性测试工具。能够快速检测光伏组串在自然光照下的⼯作特征，设备操作简单，携带方便，且配备高精度辐照计与温度传感器，可提供准确的现场辐照数值等参数。

Name: 便携式IV检测设备
Brand: 势创智能
Availability: InStock

产品型号：SC-IV-Portable

产品咨询 15950489233 资料下载

产品

product

新闻中心

media

EL检测设备赋能钙钛矿产业化，精准破局光伏质检痛点

光伏组件隐性缺陷的“透视眼”，筑牢光伏质量防线

钙钛矿叠层电池技术最新进展：效率突破与产业化加速双轮驱动

南京势创智能科技有限公司是一家什么样的公司？

钙钛矿太阳能电池 PL/EL 检测技术前沿与产业应用

详细介绍在线留言

产品介绍

势创智能 便携式iv测试仪 ，电压测试可达到1500V，电流测试可达20A，能够测试30kW的光伏组件。可以测试太阳能电池组件/方阵的开路电压、短路电流、最大功率等参数，为用户提供精准、高效的伏安特性测试工具。能够快速检测光伏组串在自然光照下的⼯作特征，设备操作简单，携带方便，且配备高精度辐照计与温度传感器，可提供准确的现场辐照数值等参数。

便携式IV测试仪采用一体式封装技术，操作界面功能说明清晰，一键式检测数据导出，单块组件/组串检测速度10秒完成，快速精准全面的检测功能可作为第三方检测机构与电站运维的首选配置。整机配备更为高精度的电容/电阻式负载，同时配备了更为快速的辐照计操作模块以及对应的IV曲线分析软件，可以更高清的解析IV曲线的同时具备持续IV不间断扫描的优势，助力光伏全体系电站的检测。

便携式iv测试仪主要功能及特点

(1)触摸屏加键盘操作，包含外设接口，通过U口支持存储空间扩容。

(2)室外低照度伏安特性测试，并提供标准STC测试条件修正。

(3)内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转换比对提供参考，并为用户提供了全面的参数设置功能，方便用户手动添加测试修正模型。

(4)内部具备高压隔离电源设计，为用户提供可靠的安全保障。

(5)自动量程切换功能，带过压过流和温度保护。

(6)内置大容量可更换锂离子电池，为测试提供充足电力。

(7)具备电池板温度检测、太阳辐照度检测等环境监测功能。

(8)可测量参数：I-V面线，P-V曲线，短路电流，开路电压，最大功率，最大场压，电流，太阳电池温度，辐照度等。

技术指标

1.一般特性

名称	内容
测试连接类型	4线制连接
电压测试范围	15~1500V
电流测试范围	0.5~20A
标称最大功率测试范围	50W~30kW
辐照度测试范围	0~1400W/m2
接口	电源口，网口，USB口
主机电源	12V
环境要求	工作温度：-10℃~50℃（电池充电：5℃~40℃）存储温度：-20℃~60℃相对湿度：5%~95%，无结露

2.主要功能

(1)可测量参数：短路电流，开路电压，最大功率，峰值功率点电压，电流，IV曲线。

(2)太阳能电池组件发电量测试及辐照度通量测试功能。

(3)即时数据转换为STC（标准测试条件）下的数据功能。

(4)测试并显示太阳电池组件表面辐照度，太阳电池组件的背面温度。

(5)测试波形存储：可将测试波形数据及测试条件存入本机内存或外界U盘中。

(6)文件拷贝功能：可将本机内存储的数据文件直接拷贝到U盘中。

(7)智能电池电量指示功能。

(8)实时测试功能，方便观察开路电压显示值。

(9)快速短路电流测试功能。

(10)校准数据库编辑功能，方便用户自行设置测试校准参数。

3.主要技术指标

(1)直流电压测量范围：15V~1500V;

(2)直流电压测量准确性：±0.5%±0.1V;

(3)直流电流测试范围：0.5A~20A;

(4)直流电流测试准确性：±0.5%±0.01A。

(5)辐照度测试准确度：±3.0%读数。

(6)温度测试准确度：±1℃。

便携式iv测试仪产品功能及优势

1.产品功能

(1)单组件测试：BOH-IV-II便携式IV曲线测试仪具备独特的组件发电量测试功能，用于当地⽇照资源检测。测试仪提供高达400点的高分辨率测试模式及符合Modbus/tcp协议的以太网监视功能，适应科学研究需求。

(2)组串测试光伏电站组串测试可快速测试出光伏整串的发电效率，短路，发电量等，并快速筛选不同组串之间的电性能。

(3)辐照测量：在辐照计顶端检测阳光，测量辐照度温度和角度。

(4)STC标称参数转化测试：IV测试，匹配当前95%以上光伏电池板规格，更快速的切换不同规格组件参数，并⾃动计算出电池板当前发电效率以及转化率。

(5)环境监测功能：具备电池板温度检测、太阳辐照度检测等环境检测功能，并可提供用户可选的辐照计匹配。

2.产品优势

(1)10～1500V高精度曲线测试

采用我司新的电阻式测试模块，单组件检测更为精准，可最大测试1500V组串的IV曲线测试，以及20A组串的串并联测试。

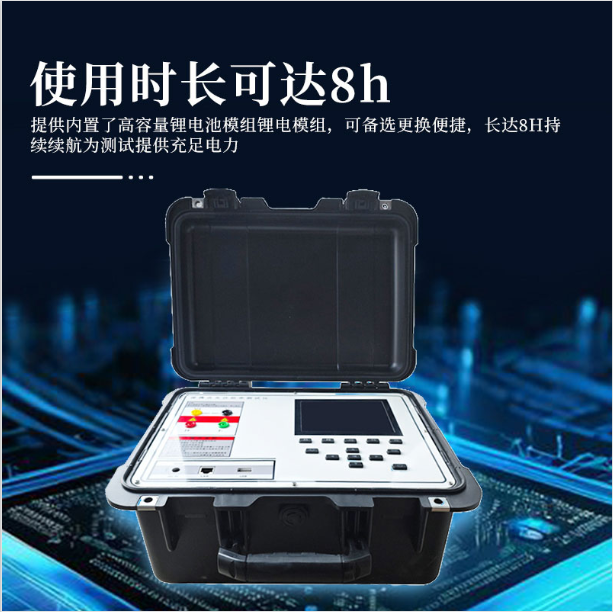

(2)持久续航

BOH-IV-II提供内置了高容量锂电池模组锂电模组，可备选更换便捷，长达8H持续续航为测试提供充⾜电力。

(3)量程切换

针对不同规格的组件/组串的电流电压，BOH-IV-II可⾃动切换测试量程，以提供更为精准的测试范围，并提供过压过流保护。

(4)光伏组件修正数据库

内置丰富的太阳能电池组件修正模型数据库，覆盖大多数组件生产商的产品，为测试结果的转化比提供参考并为用户提供了全面的参数设置功能可手动添加。

(5)高压隔离设计更安全

设备内部具备高压隔壁电源设计，为用户提供可靠的安全保证，开路电压最大测试范围可到1500V，提供高达30KW光伏阵列测试功能。

(6)触屏面板操作

主机操作面板采用触屏加键盘的操作方式，高亮的液晶屏幕可在阳光下显⽰更为清晰，整机包含丰富的外设接又提供多种拓展联机功能。

(7)国标⾏业基准

设备符合国际与⾏业执⾏标准，并可作为第三方计量依据。

◎IEC61215-2005地面用晶体硅光伏组件—设计鉴定与定型

◎IEC61646-2008地面用薄膜电池设计与鉴定规范

◎CGC/GF003.1：2009并网光伏发电系统⼯程验收技术规范第1部分：电气设备

◎GB4793.1-2007/IEC60010-1测试、控制和实验室用电气设备的安全要求

◎IEC60904-22007标准太阳电池的要求

◎IEC60891-2009光伏器件的IV实测特性的温度和辐照度修正方法

便携式iv测试仪设备详细参数

1.系统参数

电压	测量范围	10V～1500V
	测量精度	0.1V
	测试准确度	±0.5%±0.2V
电流	测量范围	0.01A～20A
	测量精度	0.001A
	测试准确度	±0.5%+0.02A
最大功率测试	重复性精度	±0.5%±3W
	最大功率测试范围	50W～30KW
	转换到STC下最大功率精准度	优于±5%
	电池温度测量范围	-30°℃~100℃
	温度测试精准度	±1℃
辐照度	辐照度测量范围	0～1400W/m2
辐照度	辐照度测量精度	优于±3%
软件	测试周期	20s
	数据点	2048点
	数据存储	>2000数值
	连续性测试	20s
	光伏组件型号数据库	通用
联机拓展	可多台IV联机测试比对	通用

2.主机参数

主机参数	扩容存储	USB
	显示屏	640x480，6.5英寸LED
	供电方式	内置锂电池/电源适配器
	电池参数	14.8V/4400mAH
	电池续航	8小时
	尺寸	390x300x200mm
	工作温度	-10°℃~50°℃
	存储温度	-20°℃~60°℃
	湿度	5～95%RH

3.辐照技参数

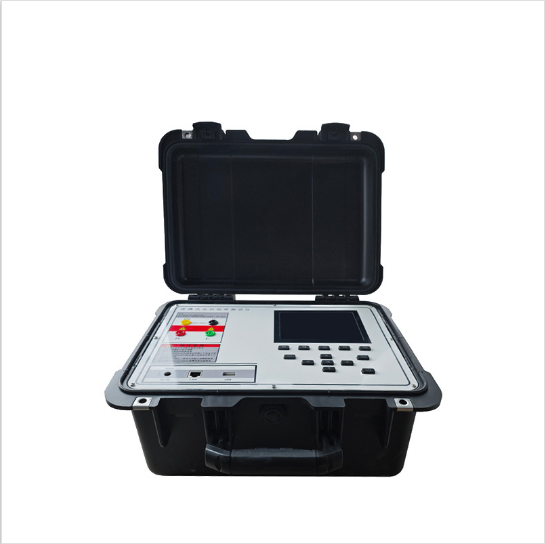

设备整体图
辐照	测量范围	0至1400W/m2
	分辨率	1W/m2
	测量精度	±（5%+5位）
	分辨率	0.1℃（0.2℉/在>100℉的条件下为1℉）
	测试精准度	±1℃（±2℉）（在-10℃至75℃（14°F至167℉）条件下）、±2℃（±4℉）（在-30℃至-10℃（-22℉至14℉）和75℃至100℃（167℉至212℉）的条件下）
倾角	测量范围	-90°~90°
	分辨率	0.1°
	测量精度	±1.5°（在-50°至+50°条件下）±2.5°（在-85°至-50°和+50°至+85°条件下）±3.5°（在-90°至-85°和+85°至+90°条件下）
注：a）测量值适用于设备倾斜度范围为-20°和+20”至水平的情况。当超出该范围时，LCD上显示“---”b）结果被称为磁北。
温度	IRR1-SOL的工作温度	-20℃至50℃（-4℉到122℉）（湿度<80%），无冷凝
	80PR-IRR的工作温度	-30℃至60℃（-22℉至140℉）（湿度<80%）
	存储温度	-30℃至60℃（-22℉至140℉）（湿度<80%）
	海拔	0m至最大2000m

便携式iv测试仪配件清单

序号	名称	单位	数量
1	主机	台	1
2	电源适配器	个	1
3	测试线套件（4根香蕉头测试线+4个鳄鱼钳)	套	1
4	MC4一转二转接线	根	2
5	太阳辐照度计	台	1
6	辐照度计充电器	个	1
7	用户手册	本	1
8	合格证	份	1
9	装箱清单	份	1
